接电变压器小电阻装置或接地变消弧线圈装置应用现场及作用
  • 内容介绍
接电变压器小电阻装置或接地变消弧线圈装置应用现场及作用

节约成本:

一般风电站中性点通过消弧线圈或电阻接地,接地变可以为消弧线圈或电阻提供中性点,并且接地变可以带二次(0.4KV),这样一来,单独安装站用变就没有必要了,可以省个站用变,大大的节约了用户投资成本。


接地变及消弧线圈的作用:
正常运行时,消弧线圈中无电流通过。而当电网受到雷击或发生单相电弧性接地时,中性点电位将上升到相电压,这时流经消弧线圈的电感性电流与单相接地的电容性故障电流相互抵消,使故障电流得到补偿,补偿后的残余电流变得很小,不足以维持电弧,从而自行熄灭。这样,就可使接地故障迅速消除而不致引起过电压。


接电变压器小电阻装置或接地变消弧线圈装置应用现场及作用

图一为BHG-XHX 接地变(兼站用变)及消弧线圈装置在国家电投集团某风电项目应用现场



接地变及小电阻装置的作用:
中性点经电阻接地就是在电网中性点与地之间串联接入某一电阻器。适当选择所接电阻器的阻值,不仅可以泄放单相接地电弧后半波的能量,从而减少电弧重燃的可能性,抑制电网过电压的辐值,还可以提高继电保护装置的灵敏度以作用于跳闸,从而有效保护系统正常运行。 连接于变压器中性点与大地之间的一种限流电气保护设备,在电网正常运行时不工作,当电网线路出线故障时,变压器中性点电压将产生偏移,如果变压器中性点接有接地电阻装置,它可以将配电网中性点强制接地,并限制其故障电流,使继电保护设备有足够的时间进行检测,实现跳闸和备用切换,避免配电网和电气设备遭到破坏。

接电变压器小电阻装置或接地变消弧线圈装置应用现场及作用

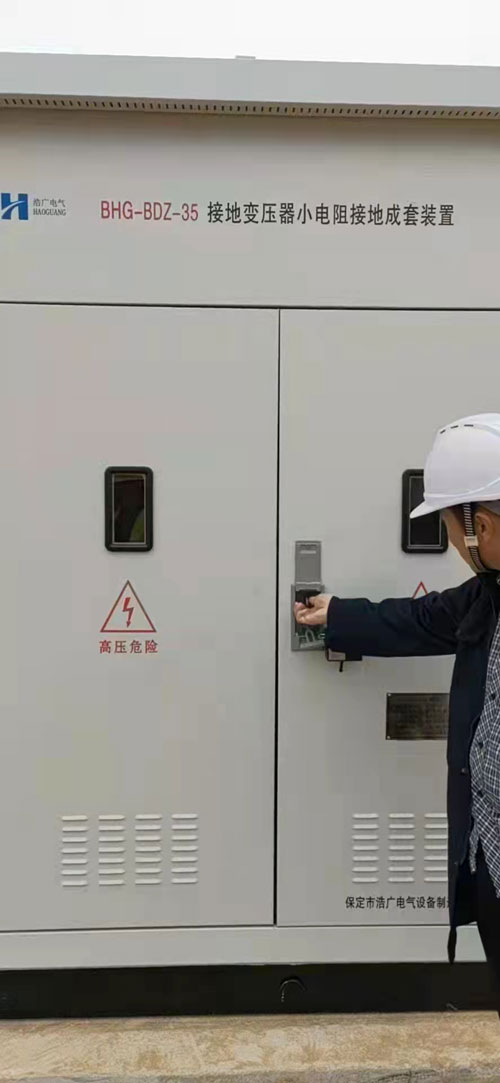

图二为BHG-BDZ-35接地变压器小电阻成套装置在某风电升压站应用现场
